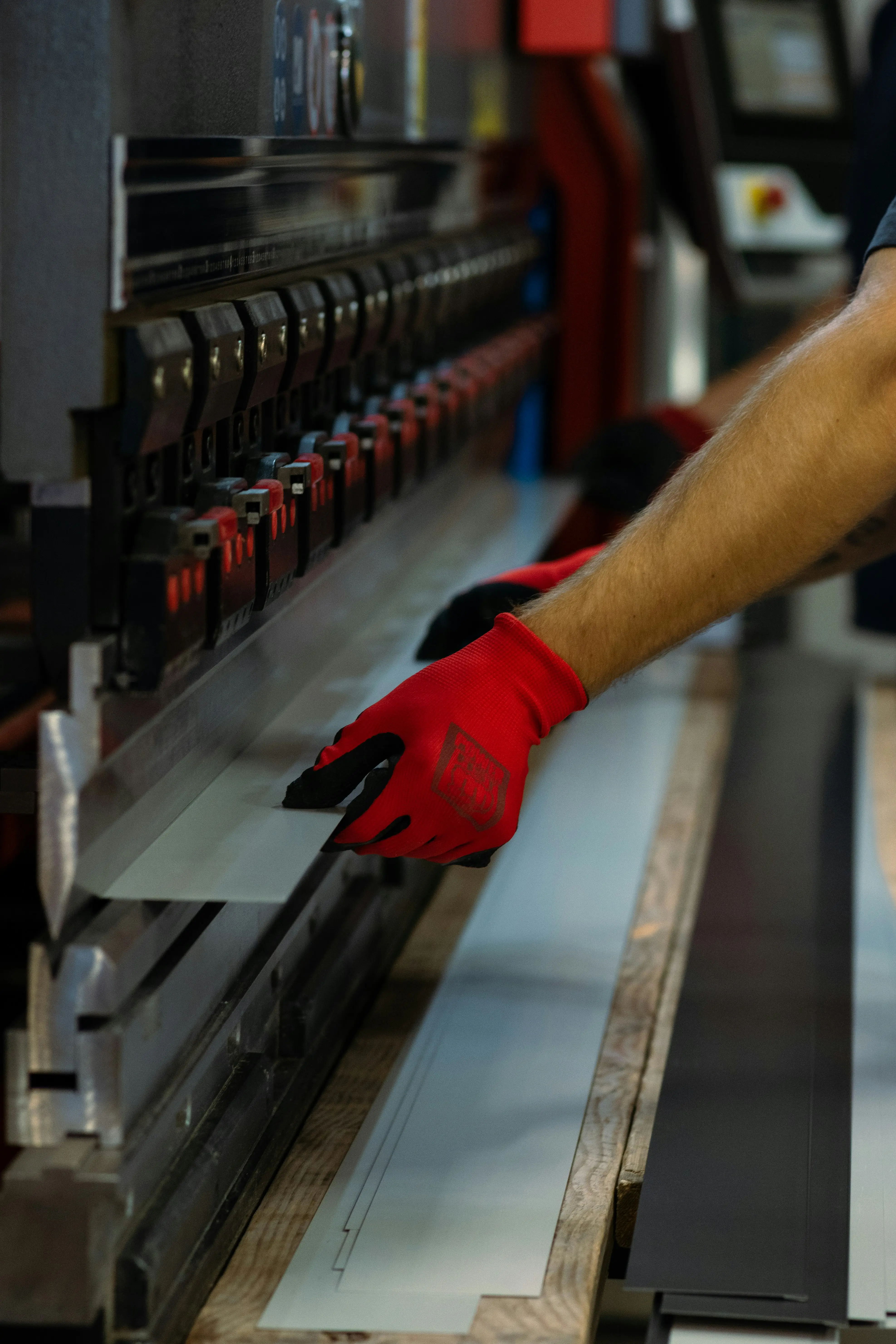

Gięcie blach CNC na prasach krawędziowych
Precyzyjne gięcie blach stalowych, nierdzewnych i aluminiowych na numerycznie sterowanych prasach krawędziowych. Automatyczna kompensacja sprężynowania materiału, powtarzalność kątowa w długich seriach, obsługa złożonych profili z wieloma gięciami w jednym cyklu.
Gięcie CNC to kontrolowane odkształcanie plastyczne blachy na prasie krawędziowej. Materiał ułożony między stemplem (górne narzędzie) a matrycą (dolne narzędzie) jest formowany pod precyzyjnie wyliczonym naciskiem i z dokładnie zdefiniowaną głębokością wjazdu stempla. Numeryczne sterowanie pozwala powtórzyć ten sam kąt na setki i tysiące detali z dokładnością nieosiągalną na zwykłych prasach mechanicznych.
Kluczem do powtarzalności kątowej jest kompensacja sprężynowania materiału - każdy gatunek blachy po wycofaniu stempla „odbija się” o pewien kąt z powrotem (springback). W zależności od gatunku stali i grubości, ta wartość waha się od 0.5° do nawet 5°. Nasze prasy CNC mierzą sprężynowanie w czasie rzeczywistym lub stosują wyliczone korekty z bazy danych, dzięki czemu finalny kąt mieści się w wąskiej tolerancji ±0.5°.
Gięcie ściśle współpracuje z cięciem laserowym - detale wycięte w naszym zakładzie trafiają bezpośrednio na prasę bez przekazywania na zewnątrz. Pozwala to skrócić czas realizacji o 5-10 dni roboczych i wyeliminować ryzyko niezgodności wymiarowej między dwoma procesami.
Parametry techniczne
Technologia
Prasy CNC serwo
Długość gięcia
do 3000 mm
Grubość stali
do 12 mm
Grubość aluminium
do 20 mm
Powtarzalność kątowa
±0.5°
Tolerancja długości ramienia
±0.2 mm
Min. promień wewnętrzny
~1 × grubość
Sterowanie
CNC wieloosiowe
Proces gięcia CNC krok po kroku
Każde zlecenie poprzedza analiza rozwinięcia blachy - od poprawności rozwinięcia płaskiego zależy, czy gotowy detal będzie miał właściwe wymiary po uformowaniu. Cały proces, od przygotowania CAM po końcową kontrolę, realizujemy w naszym zakładzie.
Materiały do gięcia
Gniemy blachy ze stali, nierdzewki, aluminium oraz metali kolorowych. Parametry gięcia dobieramy indywidualnie z uwzględnieniem sprężynowania danego gatunku - dla stali nierdzewnej kąt korekty jest wyższy niż dla stali czarnej, a aluminium wymaga delikatniejszych narzędzi.
| Materiał | Zakres / grubość | Uwagi techniczne |
|---|---|---|
| Stal czarna (S235JR, S355) | 0.5-12 mm | Standardowe gięcie z minimalnym promieniem ~1×grubość, sprężynowanie 1-3° |
| Stal nierdzewna (1.4301 / 304) | 0.5-10 mm | Wyższe sprężynowanie (3-5°), wymaga większego promienia wewnętrznego |
| Stal kwasoodporna (1.4404 / 316L) | 0.5-8 mm | Jak 304, materiał atestowany dla przemysłu spożywczego i chemicznego |
| Aluminium (EN AW-5754, 6082) | 0.5-20 mm | Większe promienie wewnętrzne (~2×grubość) - uniknięcie pęknięć przy gięciu |
| Blacha ocynkowana | 0.5-6 mm | Weryfikacja powłoki cynku - gruba warstwa może pęknąć przy ostrych zgięciach |
| Miedź i mosiądz | 0.5-6 mm | Niewielkie sprężynowanie, świetna plastyczność, materiały dekoracyjne |
Typowe zastosowania i branże
Realizujemy zlecenia dla firm z różnych sektorów przemysłu. Poniżej najczęstsze branże klientów i przykładowe rodzaje zleceń.
Obudowy maszyn i automatyki
Korpusy szaf sterowniczych, obudowy sterowników PLC, panele frontowe, osłony bezpieczeństwa maszyn.
Konstrukcje stalowe
Profile zamknięte z blachy zamiast rur, wsporniki, kątowniki wzmacniane, ramy szaf i regałów.
Wystawiennictwo i meblarstwo
Stelaże ekspozytorów, blachy mebli loftowych, korpusy lad, obudowy kasetonów reklamowych.
AGD
Obudowy zewnętrzne pralek, lodówek, kuchenek, panele drzwi szaf chłodniczych.
Architektura i budownictwo
Obróbki blacharskie, attyki, parapety, blachy fasadowe perforowane, elementy elewacji.
Transport i logistyka
Zabudowy aut dostawczych, regały do magazynów, profile mocujące, blachy zabezpieczające.
Wskazówki dla konstruktorów (DFM)
Kilka praktycznych zasad projektowania pod produkcję, które przyspieszają wycenę i obniżają koszt detalu.
Minimalny promień wewnętrzny gięcia (R) wynosi orientacyjnie 1×grubość dla stali czarnej i 2×grubość dla aluminium oraz stali nierdzewnej. Mniejsze promienie powodują pękanie zewnętrznego włókna.
Otwory i konturowe wycięcia powinny być oddalone od linii gięcia o co najmniej 3×grubość - bliżej linii materiał deformuje się wokół otworu (efekt „kciuka”).
Stosuj K-factor 0.33-0.43 jako wartość bazową do obliczenia rozwinięcia. Dla niskowęglowych stali w grubościach 1-3 mm K=0.40 sprawdza się w 90% przypadków.
Unikaj zbyt długich krótkich kołnierzy - minimalna szerokość kołnierza wynosi orientacyjnie 4×grubość plus promień wewnętrzny.
Przy gięciu kilku zagięć obok siebie planuj sekwencję - gięcie do wewnątrz po wcześniej wykonanym gięciu zewnętrznym wymaga przemyślanej kolejności (kolizje narzędzi).
Dla blach malowanych proszkowo zaznacz w dokumentacji punkty mocowania - w trakcie gięcia używamy delikatnych narzędzi by nie uszkodzić powłoki.
Kontrola jakości i dokumentacja
Każde zlecenie kończy się weryfikacją zgodności z dokumentacją techniczną. Dla zleceń krytycznych przygotowujemy pełną dokumentację procesową.
Pierwszy detal w każdej serii sprawdzamy wymiarowo i kątowo - dopiero po zatwierdzeniu pierwszej sztuki ruszamy produkcję seryjną.
Dla zleceń seryjnych wymiary krytyczne kontrolujemy losowo co X sztuk z protokołem pomiarowym.
Na życzenie wystawiamy protokół wymiarowy z kątami i długościami ramion poszczególnych zgięć.
Detale do dalszej obróbki (spawanie, malowanie) przekazujemy bezpośrednio do kolejnego stanowiska w naszym zakładzie - bez ryzyka deformacji w transporcie zewnętrznym.
Najczęściej zadawane pytania
Odpowiedzi na kluczowe pytania techniczne dotyczące tej usługi.
Jaką maksymalną długość i grubość blach gniecie?
Czy obsługujecie złożone profile z wieloma gięciami?
Jak radzicie sobie ze sprężynowaniem materiału?
Czy możecie giąć elementy wcześniej wycięte laserem?
Jak dokładnie liczyć rozwinięcie blachy do gięcia?
Czy giniecie blachy malowane proszkowo lub z folią ochronną?
Czy obsługujecie zarówno prototypy, jak i duże serie?
